Phân Biệt Các Loại Dây Nguồn PC Và Cách Lắp Ráp Chuẩn Xác

Khi mở nắp thùng máy (Case), một “rừng” dây nhợ từ bộ nguồn (PSU) tỏa ra có thể khiến bạn bối rối. Việc phân biệt các loại dây nguồn PC không chỉ giúp bạn tự lắp ráp máy tính dễ dàng mà còn cực kỳ quan trọng trong việc nâng cấp hoặc thay thế linh kiện an toàn.

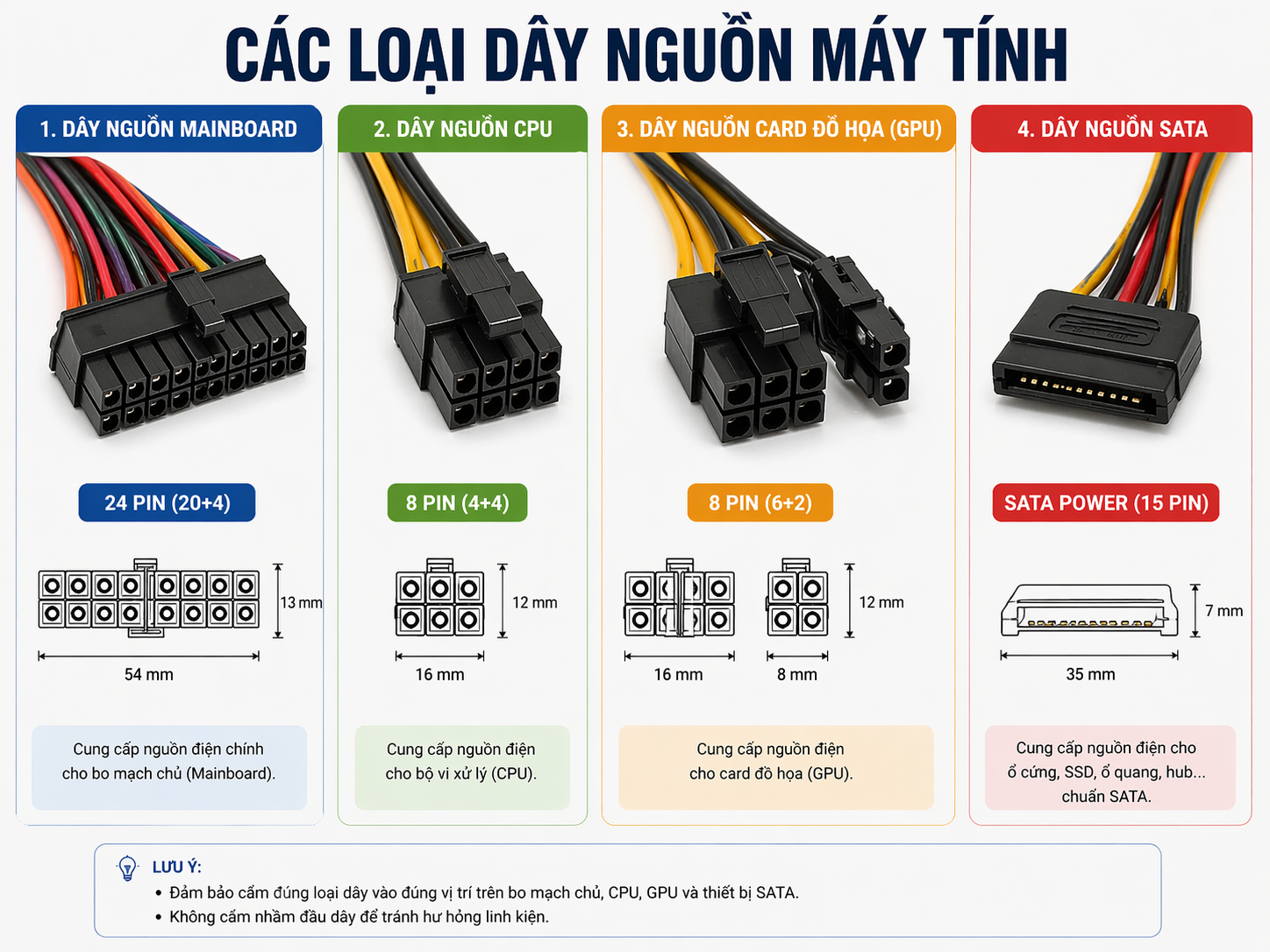

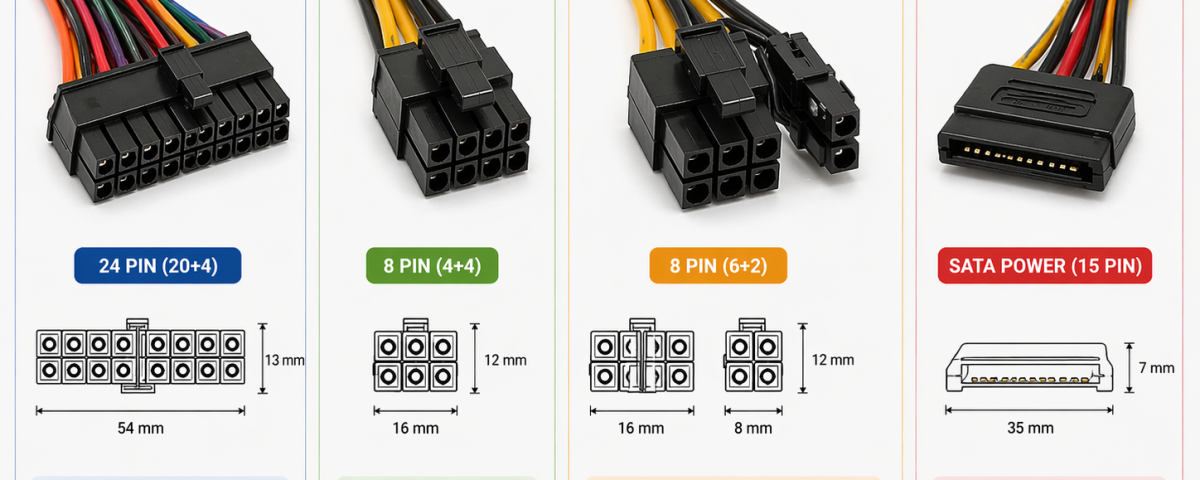

Mỗi sợi dây đều có hình dáng và nhiệm vụ riêng biệt. Hãy cùng điểm mặt gọi tên từng loại ngay dưới đây.

Dây nguồn Mainboard (24-pin ATX)

Đây là sợi dây “quyền lực” nhất, có kích thước lớn nhất và nhiều dây điện nhất trong bộ nguồn.

• Hình dáng: Một khối nhựa lớn với 24 chân cắm (thường được thiết kế dạng 20+4 pin để tương thích với các mainboard đời cũ).
• Chức năng: Cung cấp năng lượng chính cho toàn bộ bo mạch chủ và các khe cắm mở rộng.
• Mẹo nhận diện: Luôn là đầu cắm to nhất, có lẫy nhựa dài ở giữa để cố định vào mainboard.

Dây nguồn CPU (4/8-pin EPS)

Nhiều người thường nhầm lẫn dây này với dây card đồ họa, nhưng thực tế chúng có cấu tạo hoàn toàn khác.

• Hình dáng: Thường là đầu 8-pin, có thể tách đôi thành hai đầu 4-pin (4+4). Trên đầu nhựa thường in chữ “CPU” hoặc “EPS”.
• Chức năng: Tiếp năng lượng riêng biệt cho bộ vi xử lý (CPU). Các dòng CPU cao cấp hiện nay thường đòi hỏi tới 2 đầu 8-pin để hoạt động ổn định.

Các chân cắm của dây CPU có hình vuông và hình vát khác với dây VGA, đừng bao giờ cố gắng dùng lực để cắm nhầm hai loại này.

Dây nguồn Card đồ họa (6/8-pin PCI-E)

Nếu bạn sở hữu một chiếc PC Gaming, đây là sợi dây không thể thiếu.

• Hình dáng: Có dạng 6-pin hoặc 8-pin (thường là 6+2 pin để linh hoạt sử dụng). Trên đầu nhựa thường có chữ “PCI-E” hoặc “VGA”.
• Chức năng: Cung cấp nguồn điện bổ sung cho Card đồ họa (GPU).
• Điểm khác biệt: Dù cũng có 8 chân như dây CPU, nhưng lẫy khóa và sơ đồ chân điện của PCI-E hoàn toàn khác.

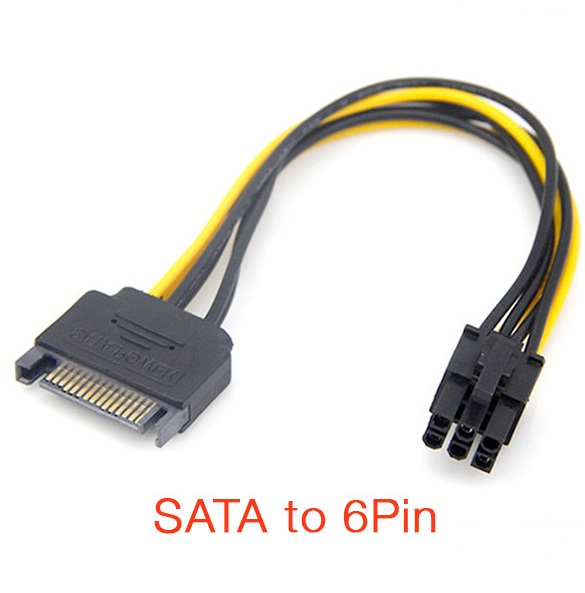

Dây nguồn SATA

Đây là loại dây phổ biến để cấp điện cho các thiết bị lưu trữ truyền thống.

• Hình dáng: Đầu cắm dẹt, mỏng, bên trong có phần nhựa hình chữ L nằm ngang để chống cắm ngược.
• Chức năng: Cấp điện cho ổ cứng HDD, SSD (SATA 2.5 inch) và đôi khi là các bộ điều khiển Fan LED, tản nhiệt nước.

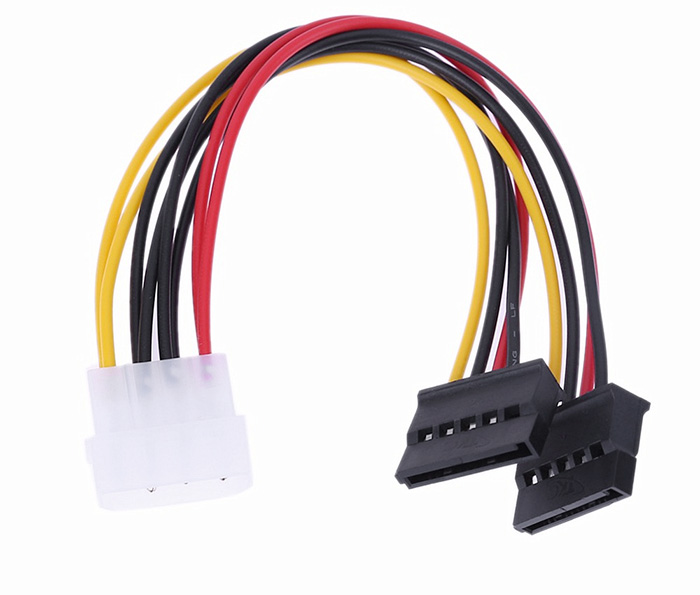

Dây nguồn Peripheral (Molex 4-pin)

Đây là loại đầu cắm “huyền thoại” đang dần ít xuất hiện trên các dàn máy hiện đại.

• Hình dáng: Đầu nhựa lớn với 4 lỗ tròn to, dàn hàng ngang.
• Chức năng: Thường dùng cho các dòng quạt tản nhiệt đời cũ, ổ đĩa DVD hoặc các phụ kiện trang trí đơn giản.

Những sai lầm cần tránh khi cắm dây nguồn PC

Dùng dây nối dài kém chất lượng: Các loại dây “custom” màu sắc bắt mắt nhưng nếu lõi dây quá mỏng sẽ không tải nổi dòng điện cao, dẫn đến nóng dây và chảy nhựa.

Cắm nhầm CPU và PCI-E: Đây là lỗi nghiêm trọng nhất có thể gây cháy nổ linh kiện. Hãy luôn nhìn kỹ ký hiệu in trên đầu dây.

Không cắm hết chân: Nếu card đồ họa yêu cầu 8-pin nhưng bạn chỉ cắm 6-pin, máy sẽ không thể khởi động hoặc sập nguồn khi tải nặng.

Việc phân biệt các loại dây nguồn PC là kỹ năng cơ bản nhưng cực kỳ quan trọng đối với bất kỳ ai muốn tự tay chăm sóc bộ máy của mình. Một bộ nguồn tốt với các dây dẫn được phân loại rõ ràng như các dòng chuyên dụng sẽ giúp việc lắp đặt trở nên chuyên nghiệp và thẩm mỹ hơn nhiều.
