Nguồn máy tính ATX là gì? Cấu tạo và nguyên lý hoạt động ra sao?

Trong thế giới linh kiện máy tính, nếu CPU được coi là bộ não thì bộ nguồn (PSU) chính là “trái tim” cung cấp sự sống cho toàn hệ thống. Trong đó, nguồn máy tính ATX là chuẩn phổ biến nhất hiện nay. Vậy chuẩn ATX là gì, nó có cấu tạo như thế nào và vận hành ra sao? Hãy cùng khám phá chi tiết trong bài viết dưới đây.

Nguồn máy tính ATX là gì?

ATX (Advanced Technology eXtended) là một tiêu chuẩn về thiết kế thùng máy, bo mạch chủ và bộ nguồn được Intel giới thiệu vào năm 1995 để thay thế cho chuẩn AT lỗi thời.

Nguồn máy tính ATX không chỉ đơn thuần là thiết bị chuyển đổi điện năng mà còn có khả năng nhận tín hiệu điều khiển từ bo mạch chủ. Điều này cho phép máy tính thực hiện các tính năng hiện đại như:

• Tự động tắt máy (Soft Power-off) qua hệ điều hành.
• Chế độ ngủ (Sleep) hoặc kích hoạt từ xa qua mạng (Wake-on-LAN).

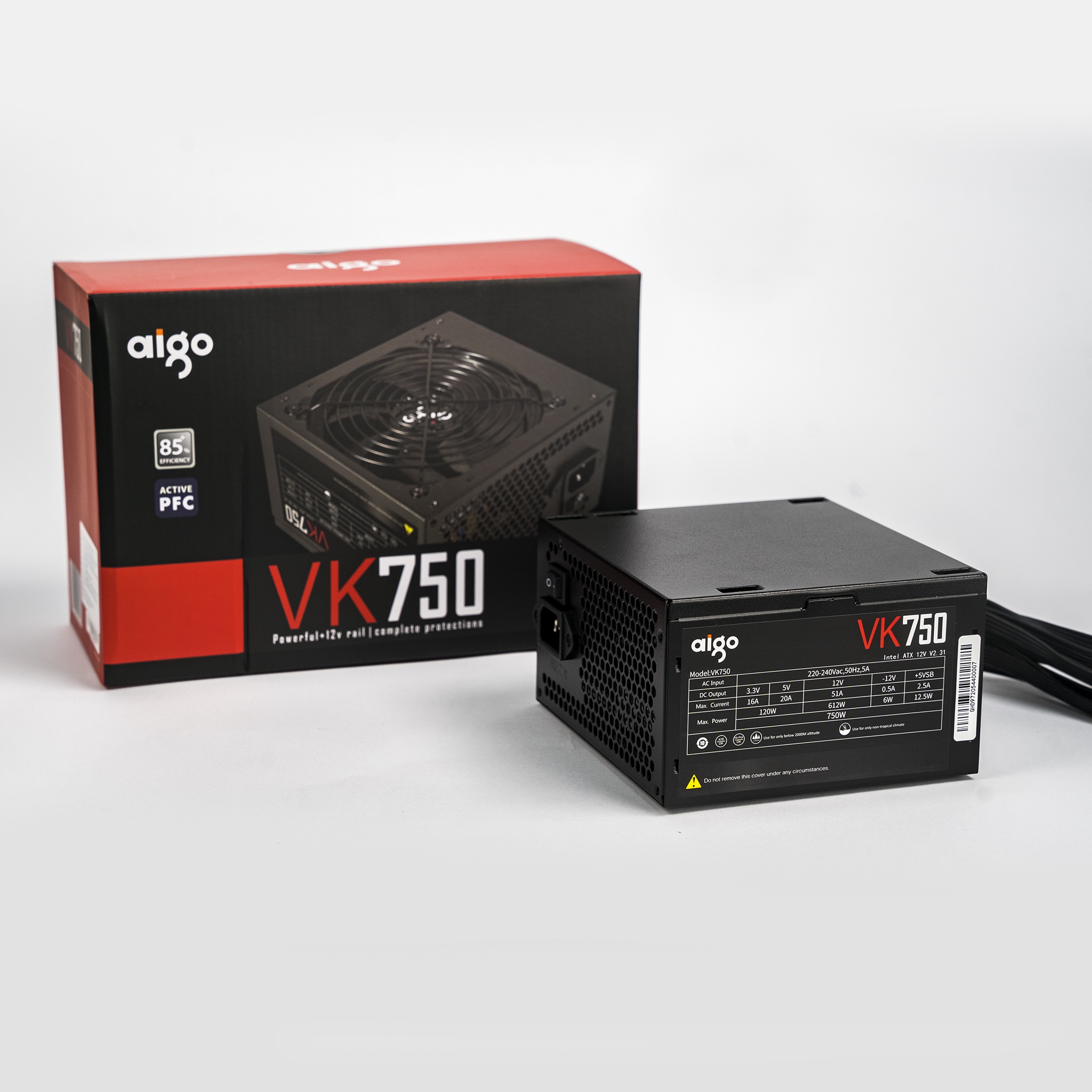

Nguồn máy tính ATX Aigo VK750

Cấu tạo của nguồn máy tính ATX

Một bộ nguồn ATX chất lượng được cấu thành từ hàng trăm linh kiện điện tử phức tạp. Tuy nhiên, chúng ta có thể chia thành các khối chính sau:

Khối chỉnh lưu và lọc sơ cấp

Đây là nơi tiếp nhận dòng điện xoay chiều (AC) 220V từ ổ cắm nhà bạn. Tại đây, các tụ lọc lớn và diode chỉnh lưu sẽ biến đổi AC thành dòng điện một chiều (DC) có điện áp cao.

Khối chuyển đổi (Inverter)

Sử dụng các linh kiện bán dẫn (Mosfet) đóng ngắt ở tần số cực cao để biến đổi dòng điện, chuẩn bị cho việc hạ áp qua biến áp.

Biến áp hạ áp

Đây là linh kiện ngăn cách giữa khu vực điện áp cao và điện áp thấp. Nó có nhiệm vụ hạ mức điện áp cao xuống các mức điện áp thấp hơn phục vụ cho linh kiện máy tính.

Khối lọc đầu ra

Sau khi hạ áp, dòng điện sẽ đi qua các cuộn cảm và tụ lọc thứ cấp để trở thành dòng DC phẳng, sạch, sẵn sàng cấp cho linh kiện

Các mức điện áp tiêu chuẩn của nguồn ATX

Một bộ nguồn chuẩn ATX sẽ cung cấp các đường điện sau thông qua các đầu dây kết nối:

• +3.3V: Cấp cho RAM, một số chipset và các linh kiện nhỏ trên mainboard.
• +5V: Cấp cho các ổ cứng (HDD/SSD), phụ kiện USB và linh kiện ngoại vi.
• +12V: Đây là đường điện quan trọng nhất, cấp cho CPU và Card đồ họa (VGA). Các nguồn máy tính hiện đại thường tập trung tối đa công suất vào đường +12V này.
• +5VSB (Standby): Duy trì điện năng nhỏ ngay cả khi máy đã tắt để sẵn sàng khởi động lại.

Điện áp tiêu chuẩn của nguồn máy tính ATX

Nguyên lý hoạt động của nguồn máy tính ATX

Nguồn máy tính ATX hoạt động theo nguyên lý Nguồn xung (Switching Mode Power Supply – SMPS). Quy trình diễn ra như sau:

1. Chỉnh lưu: Dòng điện AC 220V được nắn thành DC điện áp cao (khoảng 300V).
2. Đóng ngắt (Switching): Dòng điện này được các Mosfet đóng ngắt liên tục với tần số hàng chục kHz.
3. Hạ áp qua biến áp: Do tần số cao, biến áp trong nguồn ATX có thể làm rất nhỏ gọn mà vẫn tải được công suất lớn.
4. Nắn dòng và ổn áp: Dòng điện ở đầu ra biến áp được nắn lại thành DC và đi qua các mạch bảo vệ để đảm bảo đúng điện áp 3.3V, 5V, 12V.
5. Phản hồi (Feedback): Một mạch giám sát liên tục kiểm tra điện áp đầu ra. Nếu điện áp bị sụt giảm khi máy chạy nặng, nó sẽ báo về khối điều khiển để tăng tốc độ đóng ngắt, đảm bảo dòng điện luôn ổn định.

Các chuẩn kết nối phổ biến trên nguồn ATX

Để nhận biết một bộ nguồn ATX, bạn có thể nhìn vào hệ thống dây dẫn của nó:

• 24-pin Main Power: Cấp nguồn chính cho Bo mạch chủ.
• 4+4 pin ATX12V/EPS12V: Cấp nguồn riêng cho CPU.
• 6+2 pin PCI-E: Cấp nguồn cho Card màn hình rời.
• SATA/Molex: Cấp nguồn cho ổ cứng và quạt tản nhiệt.

Kết luận:

Hiểu rõ nguồn máy tính ATX là gì cũng như cấu tạo của nó sẽ giúp bạn có cái nhìn khách quan hơn khi chọn mua linh kiện. Một bộ nguồn tốt không chỉ là đủ công suất (Watt) mà còn phải có linh kiện chất lượng để bảo vệ toàn bộ hệ thống trước những biến cố về điện.
